隨著城市化進程的加快，中高層建筑越來越多，為了方便人們出行，電梯的使用就變得廣泛，同時它的運行安全性也日益重要，電梯的安全可靠運行，直接關系到乘坐者的人身和生命安全。
在初使用電梯時，并沒有配套設置電梯的故障監控系統，這時若電梯運行過程中出現故障，被困在電梯中的乘坐者只能通過轎廂對講機向大樓值班人員求救，再由值班人員通知維修人員到達故障電梯，進行維修，排除故障，隨著自動化程度的提高和物業管理水平的提高，這種滯后的監控方式不再能夠適應使用的要求，因此出現了對電梯的運行狀態和內部情況進行主動監控的監控系統。目前有基于電話線或者網線的網絡監控，電梯遠程監控故障報警采用局域網絡接口或者電話線接口，將電話線或者網線布設到電梯機房，利用將嵌入式系統技術接入互聯網的方式進行數據通訊，監測電梯主板的運行數據，實現電梯管理，這樣在網絡的其它地方的終端就可以監控電梯的狀況；這種監控系統存在成本高(設備投資費用高、運行費用高)、配置復雜、經常出現監控掉線等缺陷，特別是若建筑物中未預留Internet網線或電話線，則其中的電梯將無法實現遠程監控；采用如下技術方案：一種電梯遠程監控故障報警系統，包括前端數據采集控制終端、GSM/GPRS數據傳輸單元和遠程監控中心，數據采集控制終端定時采集電梯的運行狀態數據，并通過GSM/GPRS數據傳輸單元將這些采集到的數據發送給遠程監控中心；數據采集控制終端包括用于采樣、控制的單片機以及與其連接的GPRS無線通信裝置、噴淋控制裝置，GSM/GPRS數據傳輸單元包括GPRS模塊和GSM/GPRS網絡，在樓層的不同位置安裝故障探測器，每個樓層設置電梯控制器，電梯控制器分別與相應樓層的故障探測器連接，接收探測器的檢測信號；數據采集控制終端連接到所述電梯控制器。故障探測器包括煙霧探測傳感器或溫度探測傳感器。數據采集控制終端通過RS-485接口連接電梯控制器。用于采樣、控制的單片機采用的芯片為CygnalC8051F020。GPRS無線通信裝置采用ME99 GPRS模塊。GPRS無線通信裝置通過RS-2322串口與所述單片機相連，GPRS無線通信裝置帶有RS-232電平，不需要轉換芯片進行電平的轉換。還包括一與所述單片機連接的用于對其復位的定時復位系統，定時復位系統包括控制芯片，包含一個計數定時器、一個UP復位模塊和一個手動復位輸入模塊。電梯工作現場存在大量的干擾源,為了避免電梯控制系統因干擾而產生故障，采用定時復位技術來檢測單片機程序是否正常運行；單片機程序正常運行時，單片機每隔一段時間向定時復位系統發送一個復位脈沖；當干擾大造成程序執行異常時，在規定時間沒有接收到單片機發來的復位脈沖，即對單片機進行硬件復位。UP復位模塊包括電容C1、電阻R2，接在電源Vcc上的電容C1經或門接單片機的復位端，電容C1同時經電阻R2后接地。手動復位輸入模塊包括復位開關S、電阻R1、電阻R2，復位開關S一端接電源Vcc，另一端接R1后經或門接單片機的復位端，另一端接R1后同時經電阻R2后接地。控制芯片采用SP706。
本科研項目的有益效果是：一個數據采集控制終端外擴幾個RS-485串行口，可以同時連接同一幢大樓的幾部電梯。在監控過程中，數據采集控制終端定時采集電梯的運行狀態數據，包括電梯控制系統的模擬、數字量信息、圖像信息和音頻信息以及報警觸發信息，并通過GSM/GPRS數據傳輸單元經GSM/GPRS網絡將這些采集到的數據發送給遠程監控中心。遠程監控中心接收到數據后，經過處理，將電梯門的開關狀態、電梯所在的樓層、電梯的運行方向等信息顯示到監控界面并且存儲相應參數，以便對其運行性能進行分析。如果監控中心想查看當前電梯的狀態，可以通過ME99 GPRS無線通信模塊主動向終端發送指令。終端ME99收到指令后交給數據采集控制終端，經過電梯控制器進行相應的參數調整，然后通過ME99將結果返回到控制中心。 ME99模塊上電后，自動登錄到GPRS網絡，并長期附在網絡上，不需要撥號上網的時間，及時把電梯的狀態信息報告給中心，具有非常好的實時性。網絡繁忙時，它會立即撥號連接在監控中心的ME99模塊，發送短信。數據采集控制終端將數據通過RS-232口給ME99，ME99將短消息內容通過GSM網絡發送到指定的控制中心。本實用新型監控系統具有非常好的實時性，監控距離遠，抗干擾能力強。本科研創新故障探測器檢測到故障信號如火災信號時，將檢測信號傳輸至相應樓層的電梯控制器，電梯控制器接收到火災信號，發送至通過與其連接的數據采集控制終端，以及采用GPRS傳輸將故障信息傳遞至遠程監控中心，相應故障探測器都具有不同編號，通過相應編號既能辨別故障發生的具體位置信息，并且噴淋控制裝置能同時啟動噴水。
    本科研項目目的的實現、功能特點及有益效果，下面將結合具體實施例以及附圖做進一步的說明。GPRS/GSM的電梯遠程監控故障報警系統，包括前端數據采集控制終端、GSM/GPRS數據傳輸單元和遠程監控中心，前端數據采集控制終端定時采集電梯的運行狀態數據，并通過GSM/GPRS數據傳輸單元將這些采集到的數據發送給遠程監控中心；數據采集控制終端包括用于采樣、控制的單片機1.1以及與其連接的GPRS無線通信裝置1.2、噴淋控制裝置1.6（現有技術結構）。在樓層的不同位置安裝多個煙霧探測器5，每個樓層設置電梯控制器4，所述電梯控制器分別與相應樓層的煙霧探測器連接，接收煙霧探測器的檢測信號；所述數據采集控制終端通過RS-485接口連接到電梯控制器。

   結論：隨著通信技術的發展，電梯故障監控需要逐漸由有線傳輸轉為無線傳輸。本研發項目的主要目的在于提供一種電梯遠程監控故障報警系統，其基于GPRS/GSM網絡，解決了布線施工的難題，監控距離遠，可實現遠程監控，在保證數據傳輸及時、準確的前提下，將系統運行費用也降低到了，且能夠時間通過聯網的方式提供具體故障位置。

附圖說明

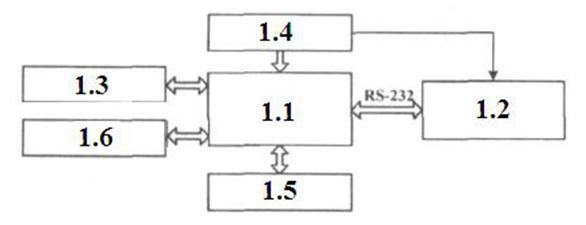

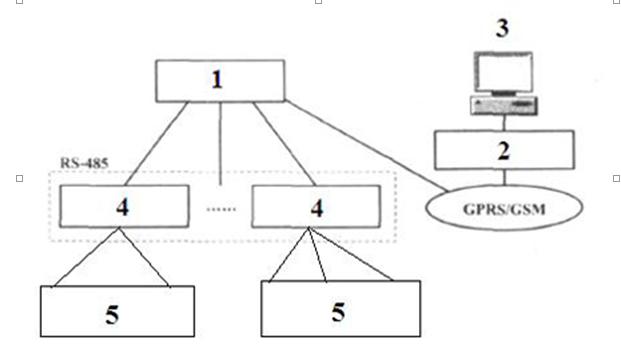

附圖中標記的說明如下：1-數據采集控制終端、2-GSM/GPRS數據傳輸單元、3-遠程監控中心、4-電梯控制器、5-煙霧探測器、 1.1-單片機、1.2-GPRS無線通信裝置、1.3-定時復位系統、1.4-電源系統、1.5-RS-485接口、1.6-噴淋控制裝置。
